X'inhu akkoppjar ta 'trasmissjoni manjetika?

Definizzjoni tal-akkoppjar tat-trażmissjoni manjetika:

L-akkoppjar manjetiku huwa tip ġdid ta 'akkoppjar li jgħaqqad il-prime mover u l-magna tax-xogħol permezz tal-forza manjetika ta' kalamiti permanenti. Ma teħtieġx konnessjoni mekkanika diretta, iżda tuża l-interazzjoni bejn kalamiti permanenti ta 'art rari.

Il-kamp manjetiku jista 'jippenetra ċertu Id-distanza spazjali u l-karatteristiċi tal-materjal jintużaw biex jittrasmettu l-enerġija mekkanika. L-emerġenza ta 'akkoppjar manjetiku solviet kompletament il-problema tat-tnixxija ta' siġilli dinamiċi f'xi apparati mekkaniċi.

Tipi ta' akkoppjar ta' trażmissjoni manjetika:

Trażmissjonijiet manjetiċi komuni jinkludu tliet tipi: trażmissjoni sinkronika (tip planari u tip koassjali), trażmissjoni ta 'istereżi u trażmissjoni ta' kurrent eddy. Minħabba l-karatteristiċi rispettivi tagħhom, huma użati f'oqsma differenti.

1.Trażmissjoni sinkronika(tipi pjanari u koassjali)

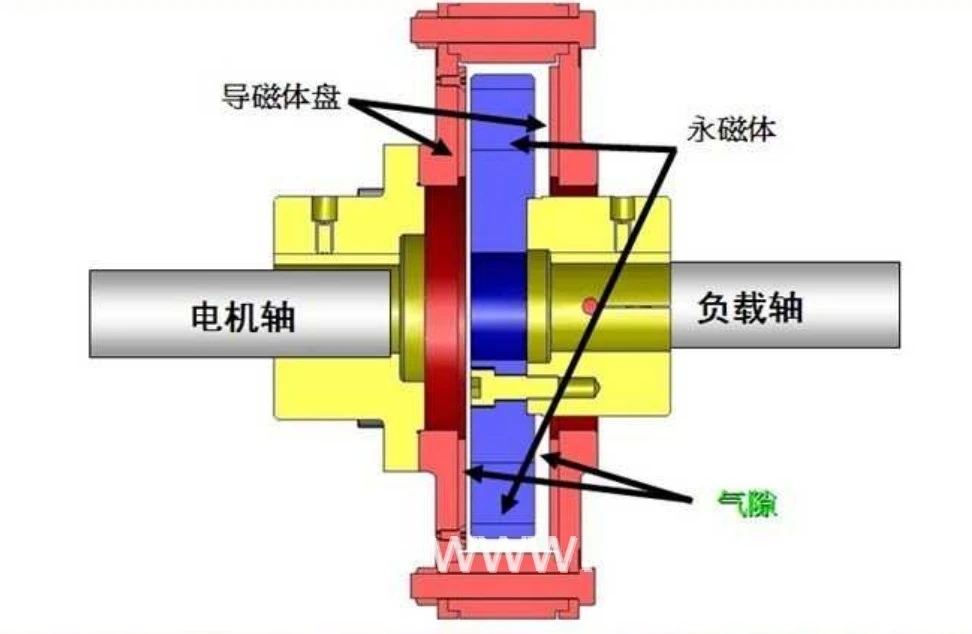

Akkoppjar ta 'trasmissjoni manjetika planari: il-kalamita hija magnetizzata fid-direzzjoni axjali, u l-arbli manjetiċi akkoppjati huma rranġati fid-direzzjoni axjali;

Akkoppjar ta 'trasmissjoni manjetika koassjali: il-kalamita hija magnetizzata f'direzzjoni radjali, u l-poli manjetiċi akkoppjati huma rranġati f'direzzjoni radjali;

drive 2.hysteresis

It-trażmissjoni tal-isteresi hija metodu ta 'trażmissjoni li juża l-prinċipju tal-isteresi.

Attwaturi ta 'istereżi komuni huma ġeneralment strutturi koassjali simili għal attwaturi sinkroniċi. Id-differenza hija li r-rotors ta 'ġewwa u ta' barra jużaw materjali manjetiċi differenti. B'mod ġenerali, ir-rotor ta 'ġewwa (drive shaft) juża materjali b'koerċività għolja u rimanenza għolja, bħal boron tal-ħadid tan-neodimju.

Ir-rotor ta 'barra (xaft misjuq) huwa magħmul minn materjal manjetiku baxx ta' koerċizzjoni, bħal alnico. Il-kalamiti fuq ix-xaft tas-sewqan huma rranġati crosswise skond l-arblu NS. Meta t-tagħbija ma tkunx akbar mit-torque nominali, ix-xaft misjuq idur b'mod sinkroniku max-xaft tas-sewqan; meta t-tagħbija taqbeż il-valur nominali, ir-rotors ta 'ġewwa u ta' barra jiżolqu u t-torque nominali biss jiġi trażmess lix-xaft misjuq. L-enerġija żejda hija rilaxxata fil-forma ta 'sħana matul il-proċess ta' ċċarġjar u demagnetizing tal-kalamita ta 'ġewwa għall-kalamita ta' barra.

Attwaturi ta 'l-isteresi huma disponibbli f'tipi ta' torque fissi u tipi ta 'torque aġġustabbli. L-ewwel għandu torque mhux aġġustabbli u huwa ekwivalenti għal trasmissjoni bi protezzjoni ta 'tagħbija żejda; dan tal-aħħar għandu torque aġġustabbli u ġeneralment jintuża fl-istruttura tal-irtirar u t-tkebbib biex tikkontrolla l-forza tat-tensjoni matul il-proċess tal-irtirar u t-tkebbib. Barra minn hekk, din l-istruttura ta 'trażmissjoni ta' isteresi tista 'tidher ukoll fil-mekkaniżmu ta' capping, jiġifieri, l-apparat ta 'capping manjetiku, li jiżgura li l-għatu tal-flixkun jirċievi biżżejjed forza ta' issikkar mingħajr ma jagħmel ħsara lill-għatu tal-flixkun jew strutturi mekkaniċi oħra.

L-istess funzjoni tista 'tinkiseb billi tuża molol u pjanċi tal-frizzjoni. Madankollu, relattivament, m'hemm l-ebda frizzjoni diretta fil-komponenti tat-trażmissjoni tal-istereżi, u l-enerġija żejda tinħela fil-forma ta 'sħana. Għandu l-vantaġġi ta 'manutenzjoni aktar sempliċi u l-ebda ġenerazzjoni ta' trab.

3.Trażmissjoni tal-kurrent Eddy

It-trasmissjoni tal-kurrent ta 'Eddy tista' tinkiseb billi tissostitwixxi l-materjal tal-kalamita permanenti fil-parti misjuqa ta 'kwalunkwe mill-attwaturi msemmija hawn fuq b'materjali mhux ferromanjetiċi b'konduttività elettrika tajba, bħal materjali tar-ram u tal-aluminju, għalkemm l-effiċjenza tat-trażmissjoni mhix neċessarjament għolja ħafna . Fuq id-diska attiva, kalamiti ta 'prestazzjoni għolja huma installati f'mudell trasversali NS. Id-diska misjuqa hija magħmula minn materjal tar-ram b'konduttività elettrika tajba. Il-linji tal-kamp manjetiku jgħaddu mid-diska tar-ram. Id-diska tas-sewqan idur, u l-kurrent eddy isuq id-diska tar-ram misjuqa biex issegwi. It-trażmissjoni tal-kurrent Eddy tista 'tkun f'żewġ stati: sinkroniku jew mhux sinkroniku.

Biex tkun preċiża, drajvs sinkroniċi tal-kurrent eddy ġeneralment ikollhom ammont żgħir (5%) ta 'asinkronija. Per eżempju, input 1000rpm u output 950rpm. Din id-desinkronizzazzjoni tista 'tiġi aċċettata bħala telf ta' trasmissjoni.
